内容简要

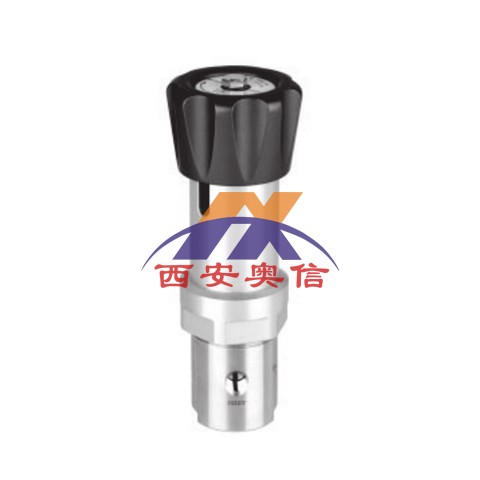

BP60-1D11QEL1S1美国GO背压阀
典型应用
•取样系统
•试点工厂
•研究实验室
技术数据
结构316L不锈钢或黄铜（合金360）
蒙乃尔合金和哈氏合金C-276（可选）
可调压力
控制范围0-500、0-1000和0-2000 psig
工作温度-40°F至+350°F（-40°C至+175°C）
Cv系数0.04
入口/出口
连接件1/4“FNPT
特点和好处
•设计用于中等流量应用
•带尼龙、聚四氟乙烯或不锈钢的隔膜感应
钢隔板
•气密关闭
选项
•可选Cv值–0.005、0.01、0.025、0.09
•面板安装
•3/8 FNPT，AN 10050-4，SAE J514或MS 33649连接
***高温度和控制压力
尼龙隔膜衬垫
底座材料   ***高温度      ***大控制范围
Tefzel®175°F（80°C）    @1000 psig（13.76兆帕）
聚四氟乙烯175°F（80°C）@1000 psig（13.76兆帕）
聚四氟乙烯175°F（80°C）@1000 psig（13.76兆帕）
聚酰亚胺175°F（80°C）  @2000 psig（13.76兆帕）
PEEK     175°F（80°C）  @2000 psig（13.76兆帕）
聚四氟乙烯隔膜衬垫
底座材料       ***高温度      ***大控制范围
Tefzel®      175°F（80°C）  @1000 psig（13.76兆帕）
聚四氟乙烯  175°F（80°C）  @1000 psig（13.76兆帕）
聚四氟乙烯  175°F（80°C）  @1000 psig（13.76兆帕）
聚酰亚胺    350°F（176°C） @2000 psig（13.76兆帕）
PEEK       350°F（176°C）  @2000 psig（13.76兆帕）

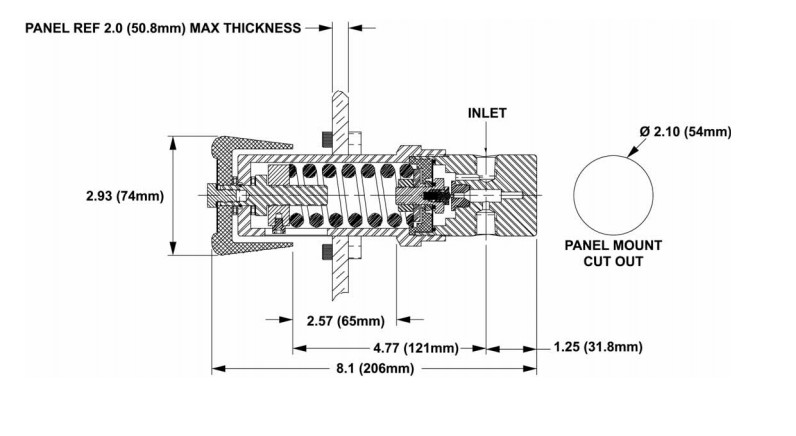

BP60-1D11QEL1S1美国GO背压阀结构

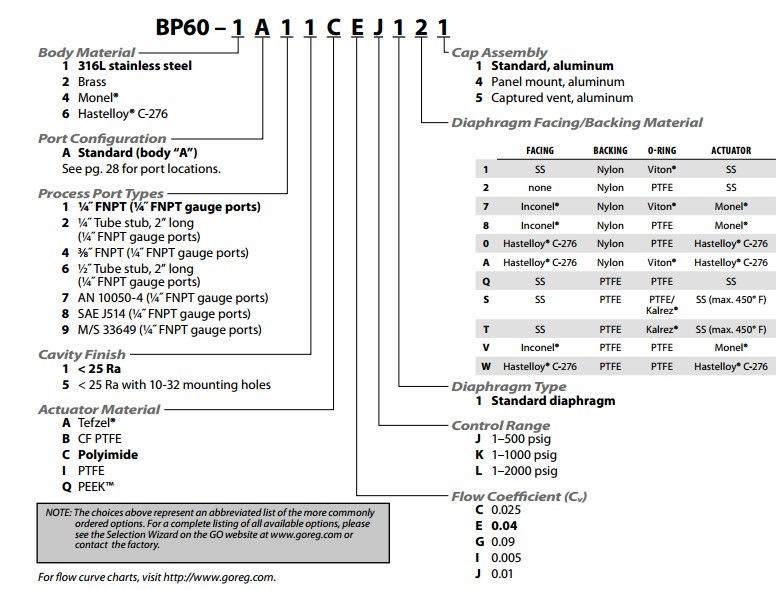

BP60-1D11QEL1S1美国GO背压阀选型参数
